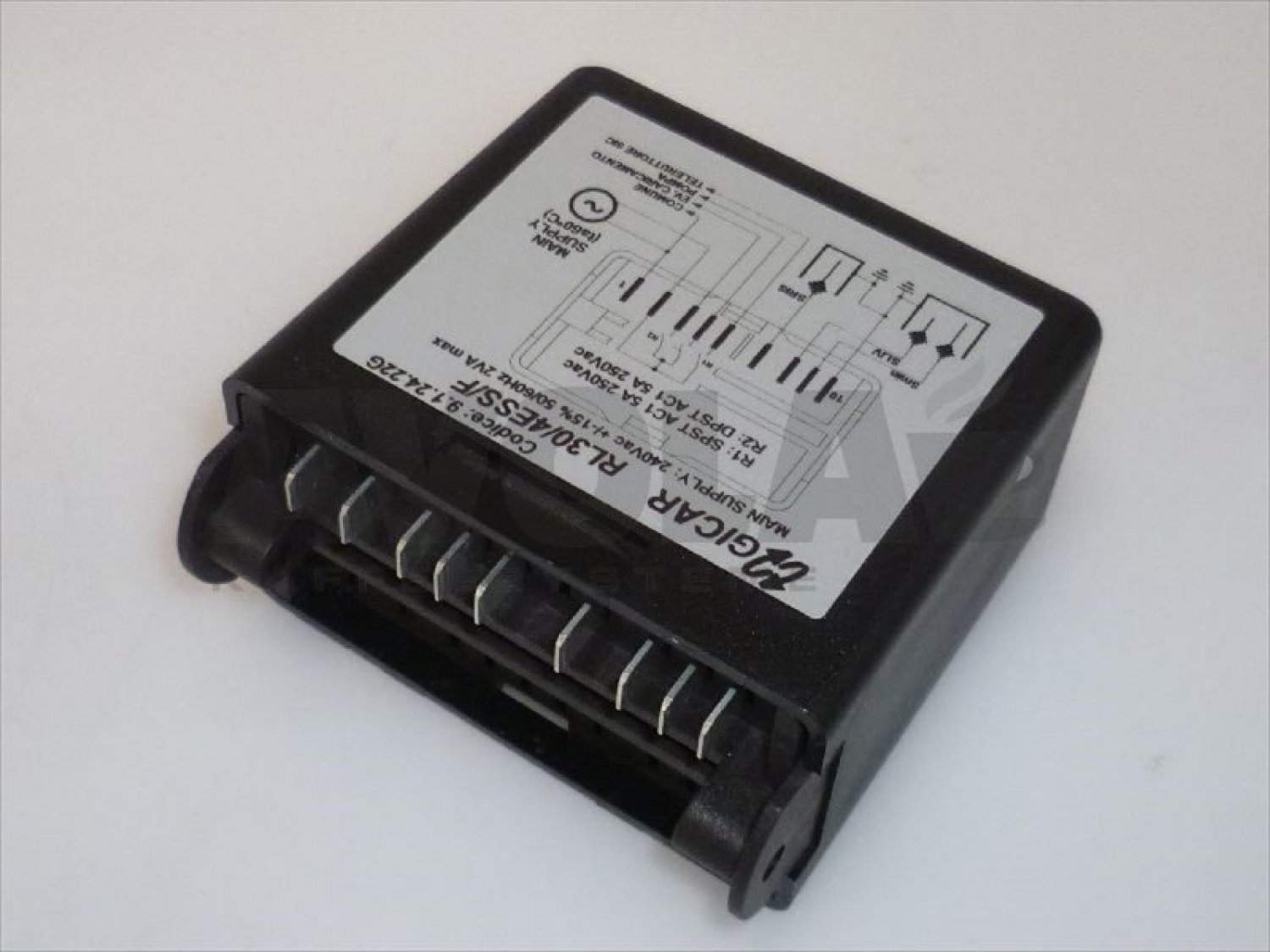

passend für: ECM Technika III ECM Mechanika III für Kaffeemaschine (BEZZERA) B2000PM - B2000TP B4000MN - B4000PM - B4000TP - GALATEA GALATEA DOMUS - VERTICALE, BZ02 BZ99 230V 50/60Hz R1: 5A R2:5A Für Verwendung mit externem Relais Belegung: 1 Spannungsversorgung (intern Relaisversorgung / Commune) 2 Spannungsversorgung 3 EV - Kesselfüllventil (RL2 mit 5A) 4 P - Pumpe (RL2 mit 5A) 5 R - Teleruttore Sic (RL1 5A) --> steuert externes Relais anHeizung 6 ohne Anschluss 7 SRIS - Tankfüllstandssonde 8 SLIV - Füllstandssonde (Unterschreiten --> RL2 wird geschlossen, Kessel füllt sich) 9 SMin- Sicherheitssonde (Unterschreiten --> RL1 wird getrennt--> Relais trennt --> Heizung aus) 10 - Erde _en
