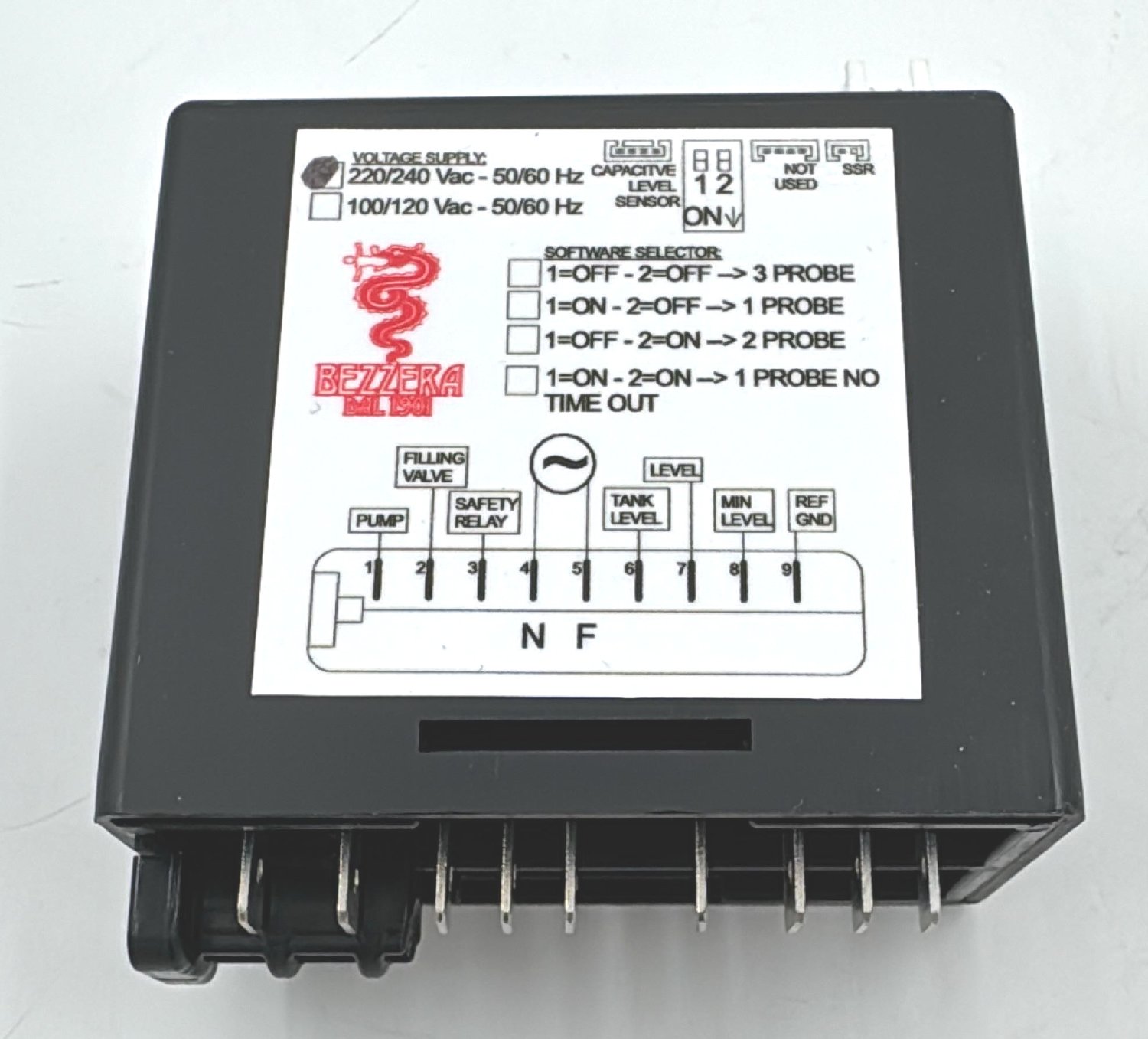

Belegung:
1: PUMP (Pumpe)
2: FILLING VALVE (Kesselfüllventil)
3:SAFETY RELAY (Sicherheitsrelais / optional Heizung)
4: N
5: F
6: TANK LEVEL (Tanksensor)
7: LEVEL (Niveausonde)
8: MIN LEVEL (Sicherheitssonde)
9: REF GND (Masse)
Anschlussmöglichkeit für kapazitativen Tanksensor (4-Pin)
SSR Anschluss (2-Pin)
SOFTWARE SELECTOR (2 Dip Schalter)
Dipschaltereinstellungen:
1 OFF und 2 OFF --> 3 PROBE drei Sonden (Tank, Kessel, Sicherheitssonde)
1 ON und 2 OFF --> 1 PROBE (Kessel)
Im Festwasserbetrieb muss TANK LEVEL auf REF GND gebrückt werden
Dipstellung für eine Sonde: 1 ON, 2 OFF
Modelle: BZ07PM, BZ10PM, BZ13PM, BZ13PM PID, CREMA PM, CREMA PM PID, LIVIA G4 PM, LIVIA G4 PM PID
Dipstellung für zwei Sonden: 1 OFF, 2 ON
Modelle: Magica (ab NP018153721) S MN, Magica (ab NP018153721) S MN PID, Mitica (ab NP018153721) R MN, Mitica (ab NP018153721) S MN, Mitica (ab NP018153721) TOP, Mitica (ab NP018153721) TOP PID, BZ16 (ab NP018153721) R PM, BZ16 (ab NP018153721) S PM, OTTO PM, ARIA S MN, ARIA PID TOP MN
Dipstellung für drei Sonden: 1 OFF, 2 OFF
Modelle: Magica (bis 02/2021) S MN, Magica (bis 02/2021) S MN PID, Mitica (bis 02/2021) R MN, Mitica (bis 02/2021) S MN, Mitica (bis 02/2021) TOP, Mitica (bis 02/2021) TOP PID, Strega (bis 02/2021) S, Strega (bis 02/2021) R, Strega (bis 02/2021) TOP,
BZ16 (Strega (bis 02/2021) S) R PM, BZ16 (Strega (bis 02/2021) S) S PM, C2013 (bis 02/2021) PM, B2016 PM, Verticale PM
Anschlüsse: 1 x Faston weiblich, 1 x Doppelfaston weiblich + männlich Kabellänge inkl. Stecker: ca. 16cm
Bezzera B2000 (200403-Rev.01), B3000 (200510-Rev.00), BZ02 (201407-Rev.00), BZ35 (200403-Rev.01), BZ35 (201407-Rev.00), BZ35 (Rev.03), BZ40 (200403-Rev.01), BZ40 (201407-Rev.00), BZ40 (Rev.03), BZ99 (200403-Rev.01)
